Cobot-Montageplatte

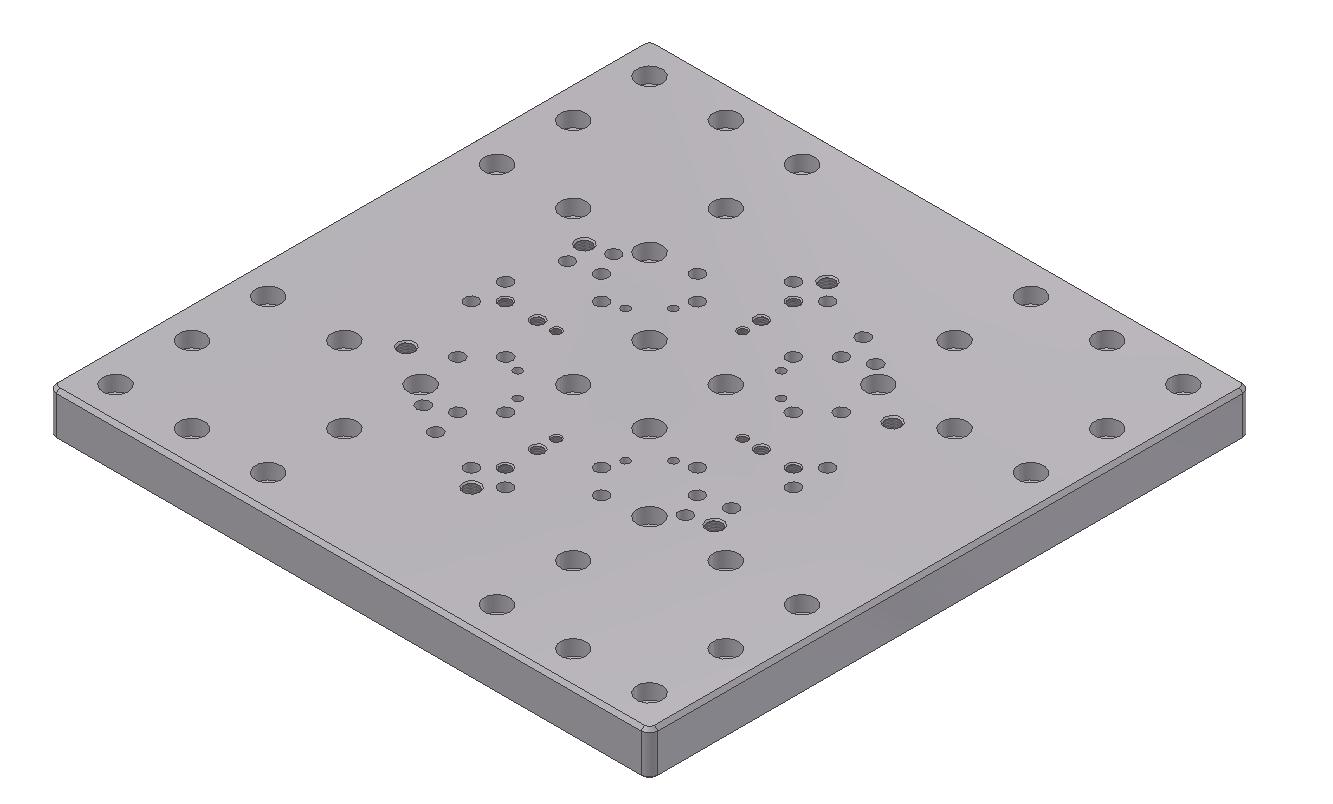

Die Cobot-Montageplatte sorgt für eine solide und stabile Verbindung Ihres Fairino-Cobots mit der Arbeitsfläche. Es handelt sich um eine quadratische Aluminiumplatte, die zwischen dem Cobot-Sockel und einem Tisch oder Profilrahmen angebracht wird, sodass der Roboter auch bei schnellen Bewegungen und schwereren Handhabungsaufgaben stabil bleibt.

Die Platte ist mit drei Lochmustern bearbeitet. Durch die senkgefrästen Durchgangsbohrungen können Sie die Platte am Tisch verschrauben, die Gewindebohrungen dienen zur Befestigung der Cobot-Basis an der Platte, und die Positionierstiftbohrungen sind für eine präzise, wiederholbare Positionierung gefräst. Da die Gewindebohrungen symmetrisch angeordnet sind, können Sie den Cobot in jeder der vier Ausrichtungen befestigen, die in 90-Grad-Schritten gedreht sind, sodass der Basisanschluss in die Richtung zeigt, die für Ihre Zelle am besten geeignet ist. Das Durchgangslochmuster ist auf einem 90-mm-Raster angeordnet, sodass es mit Standard-Profil-Tischen übereinstimmt.

Es sind drei Größen erhältlich. Die Platte wächst mit der Modellreihe mit: Die kleinste passt für die Modelle FR3 und FR5, die mittlere deckt die Modelle FR3 bis FR16 ab und die größte passt für alle FR-Modelle. Jede Platte besteht aus Aluminium und bietet somit eine stabile, leichte und korrosionsbeständige Basis.

Wichtigste Merkmale

• Quadratische Aluminium-Befestigungsplatte für einen starren Cobot-Sockel
• Der Cobot kann in vier Ausrichtungen (in 90-Grad-Schritten) montiert werden.
• Senkbohrungen zur Befestigung der Platte an einem Tisch oder einem Profilrahmen
• Gewindebohrungen zur Befestigung des Cobot-Sockels an der Platte
• Gefräste Passstiftbohrungen für eine wiederholgenaue Positionierung
• Lochbild im 90-mm-Raster für Profiltafeln
• Drei Größen, von FR3 / FR5 bis hin zu allen FR-Modellen
• Aluminiumkonstruktion
• Wird nur als Platte geliefert, ohne Schrauben
